캐드 배치탭 활용 방법

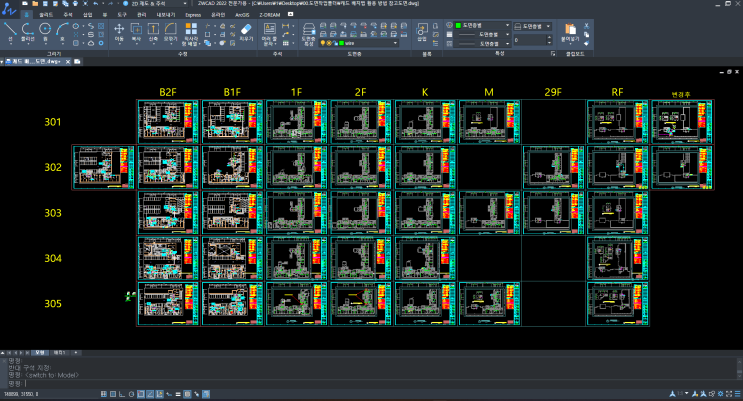

샵드로잉 초기 중기까지 모형탭에서만 작업을 했어요. 전기 통신 도면 작업은 배치탭까지 사용하지 않아도 될 정도로 간단하다고 보면 되지요. 방법을 몰라서 사용 못 한 이유도 있구요. 그런데 어느 시점이 되면 배치탭을 사용해야 도면 작업이 좀 수월하다는 것을 느낄 때가 옵니다. 실제로 저도 배치탭을 사용해 보니 훨씬 일이 수월해졌어요. 그래서 캐드 배치탭을 활용 방법에 대해서 캐드 초보자에게 내 기준으로 쉽고 간결하게 설명드리려고 합니다. 캐드 배치탭(Layout)은 모형(Model)에 있는 도면을 보여주는 창문이라고 보면 돼요. 모형에 있는 도면을 보기 쉽게 창문을 달아주는 거죠. 모형에 있는 도면입니다. 저 많은 도면 중에 딱 한 부분을 확대해서 확대상세도를 만들고 싶을 때 모형 한 쪽으로 복사 붙여넣기해서 만들어도 되는데 그것보다 배치탭을 활용하면 일이 편해요. 아래 사진에 화살표 부분을 배치탭에서 보여지게 한 후 도면틀을 입혀 확대상세도로 만들어 볼게요. 먼저 배치탭을 누릅니다....
